ソリューション事例

お客様の要望にお応えします。北川電機のソリューション事例

北川電機では既存の製品ラインアップに属さない仕様の製品、お客様の要望がある仕様の製品を特殊開発/カスタム製品として製造致します。こちらでは主なソリューションの事例をご紹介致します。

1〜10件目 / 全20件

検索結果:全件

No. 製品画像 ソリューション事例 お客様の「困った」 KECのソリューション
020 No20-1 高周波&大容量&薄型トランス <要求仕様概要>
 定格容量:33.75kVA
  周波数:10kHz
  その他:設置面積はある程度大きくていいが、ラックマウントで使用する為、製品高さは抑えたい
大型フェライトコアと、リッツ線を用いた「高周波×大容量」のトランスです。
最大級に大きいフェライトコアを3段重ねで使用すると共に、電流に合わせて総断面積の大きいリッツ線を整列巻することで、電気的仕様と形状要求を満足する製品となりました。

<概略寸法 [mm]>
330×200×120
詳しく
019 019-02 カットコアを使用した、薄型トランス <要求仕様概要>
定格容量:42VA
入力電圧:100V(50/60Hz)
出力回路:4回路

Point:トランス設置スペースが限られるため、薄型にしたい。
出力回路数が多く、製品の高さ方向が大きくなり易い製品です。

高さ寸法を抑えるために、カスタム寸法のカットコア材を用いるこで、薄型化を可能としました。
方向性ケイ素鋼板を用いたカットコアは、磁気特性に優れるだけでなく、コア形状の設計に自由度があります。

小型化のみならず、薄型・縦長などの特殊形状もカットコアの強みの一つです。
詳しく
018 Exif_JPEG_PICTURE カスタム医療用トランスユニット 医療機器に接続するPCやディスプレイ用のアイソレーショントランスを探している。
IEC60601-1適合品で、ケースに入った医療用トランスユニットが必要。
指定のアウトレットを必要数だけ配置した、オリジナル仕様としたい。

現在他メーカーの認証取得済みの医療用トランスも試しているが、カスタム対応の反応が悪く困っていた。

これまでに北川電機のトランスを使用したことは無かったが、ホームページを見て医療用トランスを強みとしていることは知っていたので、カスタム医療用トランスユニットの依頼をした。

<要求仕様概略>
IEC60601-1適合
500VA
電源スイッチ、インレット、ヒューズ、パイロトランプ、アウトレット2口 など
当社のものづくりの多くは顧客毎オリジナル設計のカスタムトランスです。
IEC60601-1に適合した医療用トランスや、医療用トランスユニットも、多くのカスタム品を設計・製造しておりますので、先ずはお問い合わせ下さい。

認証品は仕様変更ができませんが、オリジナル設計のカスタム品であれば、装置に最適な容量・入出力電圧の指定や、
仕様や部品の追加などが可能です。
詳細はお打ち合わせの中で仕様を決定して行きます。

〜カスタム品が出来るまで〜
①仕様確認
②(必要に応じて)お打ち合わせにて仕様詳細決定
③お見積書、概略仕様書提出
④受注
⑤納品
詳しく
017 P1290158 (640x480) 伏せ型 三相トランス 製品取り付けスペースに制限があるため、製品高さを抑えた三相トランスにし、トランス前面での配線を可能にして欲しい。 外形や端子台位置など細かい寸法要求があるなか、通常高さが高くなる三相トランスの取り付け金具を工夫することで、伏せ型タイプを可能とし、狭いスペースへの設置が可能となった。 詳しく
016 P1220136 Δ結線-Y結線切り替え可能な三相トランス 実験用設備に使用するため、三相入出力結線の組み合わせ(Δ結線、Y結線)を容易に変更出来るようにしたい。
単相トランス3台での使用も検討している。
巻線構造をそれぞれに対応可能とし、端子台への接続を変更するだけで、Δ結線、Y結線を変更可能な三相トランスとした。
コイルの構造が通常と異なるため、容量に対して寸法は大きくなるが、単相トランス三台よりも低コストとなった。
詳しく
015 nophoto CEマーキング対応 大量生産の標準的なトランスを使用しているが、
新たにCEマーキングへの対応が必要となった。

現行トランスメーカーのCEマーキングへのカスタム対応が悪く、
CEマーキング対応可能なトランスを設計して欲しい。
カスタム設計のメリットを含め、安全規格への対応実績を説明するとともに、
新たにCEマーキング対応可能なカスタム設計のトランスを提案することで、お客様装置の安全規格取得に貢献した。
詳しく

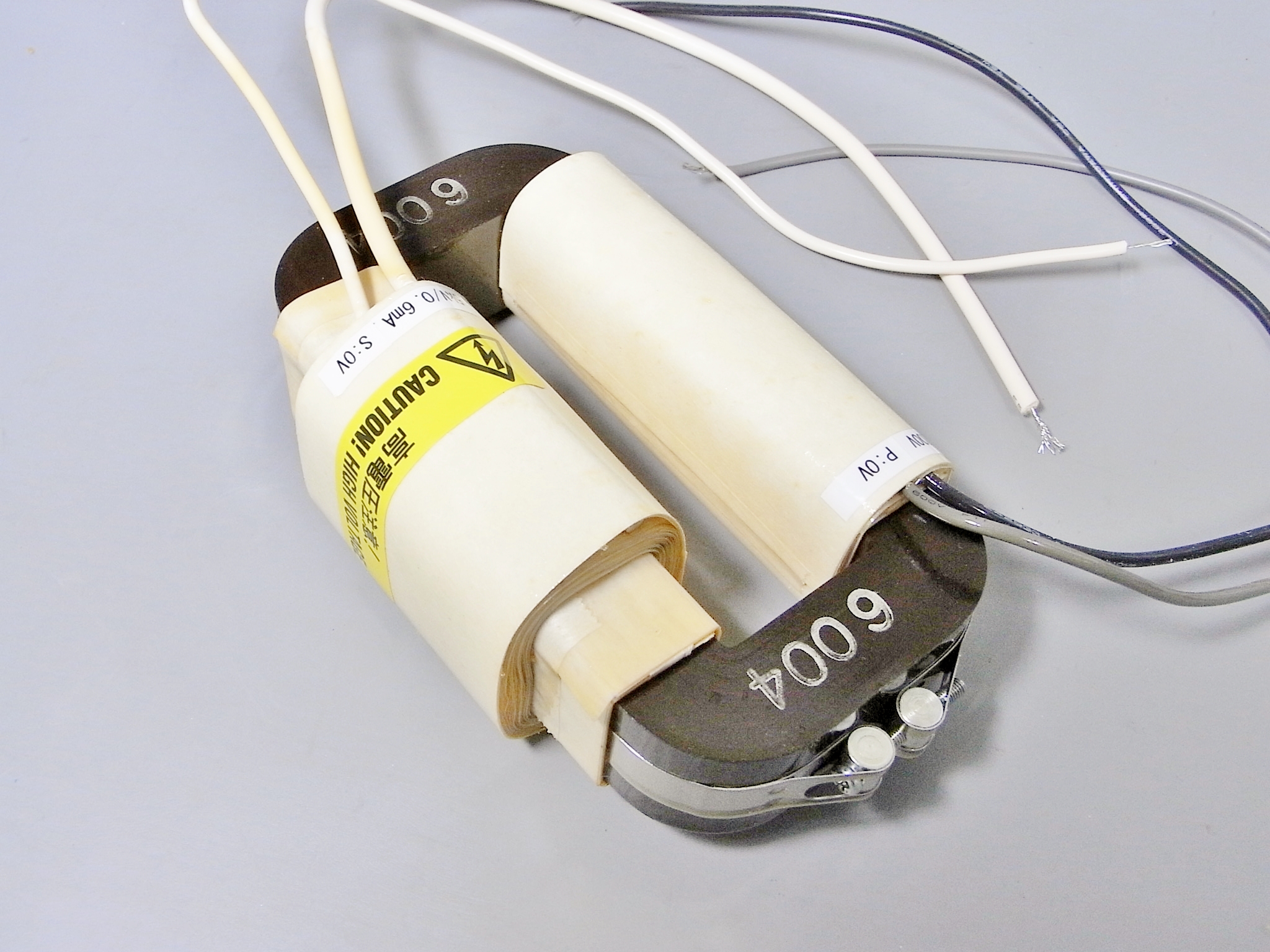

014 Kitagawa Electric Co., Ltd. 小型医療用トランス 国内仕様の医療機器を海外輸出用に仕様変更した際、
トランスを設置するスペースが限られてしまった。

小型・薄型のトランスを必要としている。
カットコアを用いたカスタム設計により、トランスの高さ寸法を抑えた小型製品を提案した。

他トランスメーカーでは高さを抑えることができず、
KEC独自の小型設計の医療用トランスを採用頂いた。
詳しく
013 Kitagawa Electric Co., Ltd. 医療用トランス(NEOシリーズ) 医療機器本体にトランスを入れたいが、設置スペースが少ない。
小型で、IEC60601-1第3版取得済みのトランスを必要としている。
IEC60601-1第3版取得済みトランスであるNEOシリーズ(コネクタタイプ)を提案。

コネクタタイプのため、リード線を伸ばせたことと、カットコアを用いた小型・医療用トランスであったため、
お客様の装置奥への設置が可能となった。
詳しく

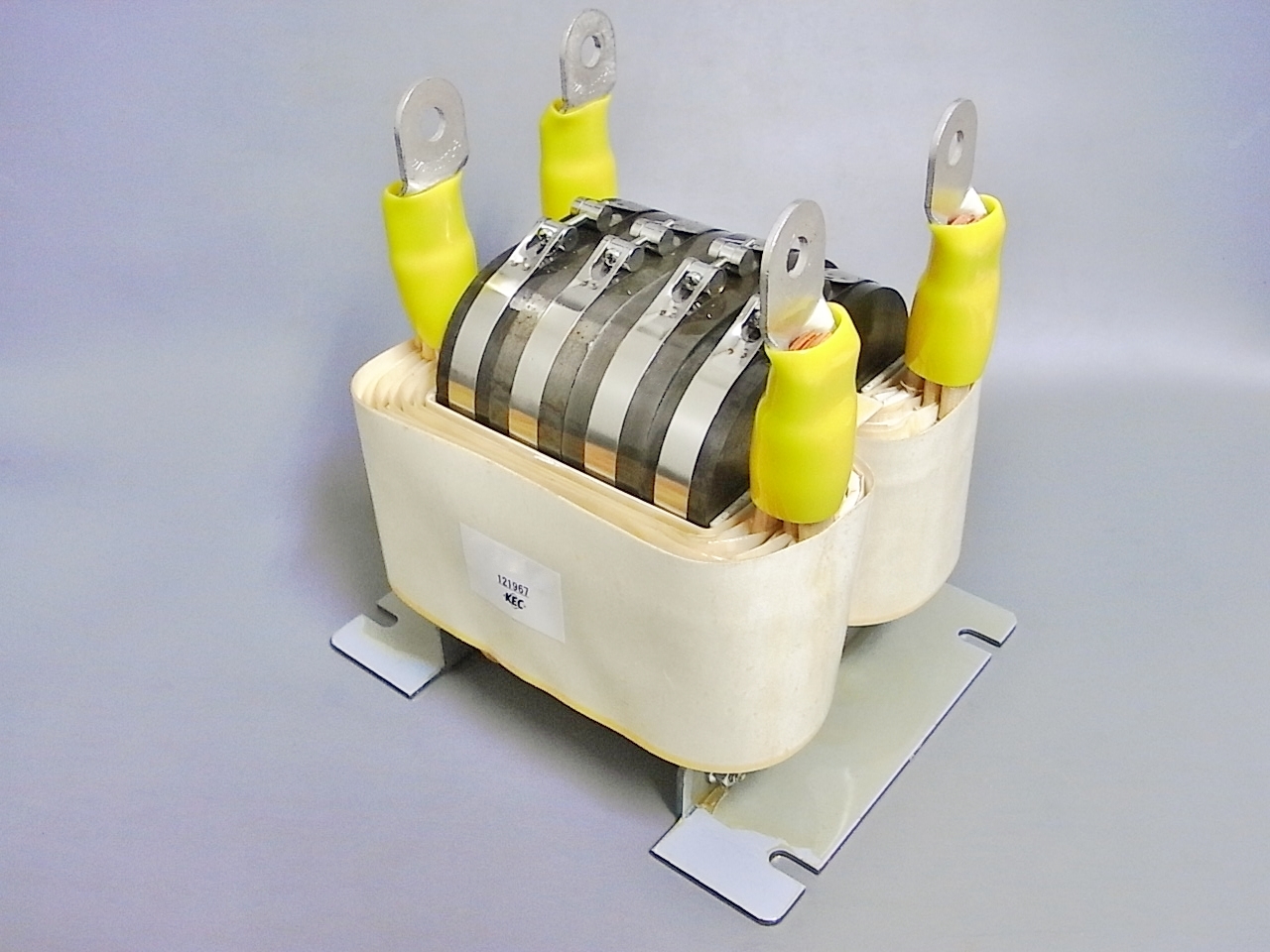

012 Kitagawa Electric Co., Ltd. 使用環境を考慮した小型化提案 設置場所、温度環境を考慮し、リアクトルの小型化を希望。 使用環境の温度実測データを提供頂き、従来よりもマージン設計を抑えることで、
要求の仕様を満たしつつ、小型化・コストダウンを実現。

KECではこれまでの実績、経験に加え、独自の設計支援ツールを用いることで、
お客様の仕様に最適なトランスを素早く確実に設計致します。
詳しく
011 Kitagawa Electric Co., Ltd. トランスの集約・小型化 メイントランス1台に対してサブトランスを10台使用しているため、小型化の妨げになっている。 メイントランスにサブトランス(10台分)の機能を追加することにより、サブトランスを不要とした。
電源スペースを大幅に低減すると共に、コストダウンが可能となった。
詳しく

1〜10件目 / 全20件

お見積りや外形寸法の検討をご依頼される場合は、お問い合わせフォーム、
またはお電話にてお問い合わせください。
